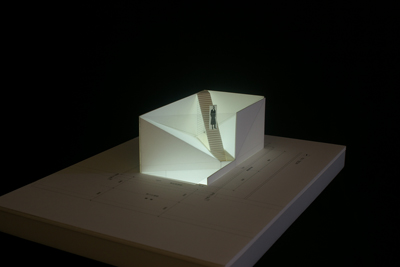

断面的に光を取り込む
@photo by shinjiro kikui
■立体トラスによる合理的な構造
ラーメン構造が直方体を基本形として展開していくのに対して、立体トラスは三角錐をその基本形にもつ。建築空間という内部空間の有効性を問われる形態に対してはラーメン構造が圧倒的に有利ではあるが、構造的にみると、三角形を基本とするトラス構造は、それだけで自立して安定する構造のため、圧倒的に有利な形態である。
この計画では、住宅に立体トラスを持ち込み断面方向に劇的な変化を導入した。半地下となるエントランス部分に半層下がって、外部からアプローチして、1階部分は三角屋根の部分から採光を得る。その三角屋根部分は南に大きく開いた開口部から光を導入する、断面的なコート空間となっている。その部分は階段でもあり、1Ｆと2Ｆがプライベートな空間に対して階段部分は半屋外的なスペースとなっている。外壁は鉄板構造として、三角形の面で耐力を確保するように計画されている。そのため、構造断面はとても小さなものとなる。

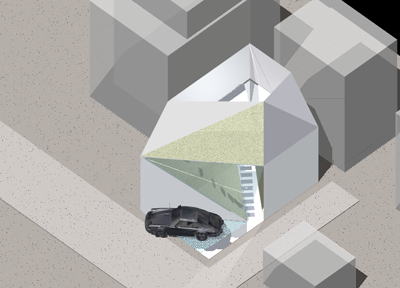

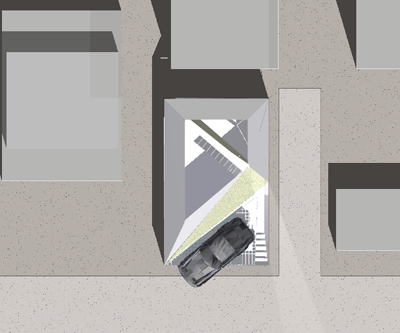

bird eye view

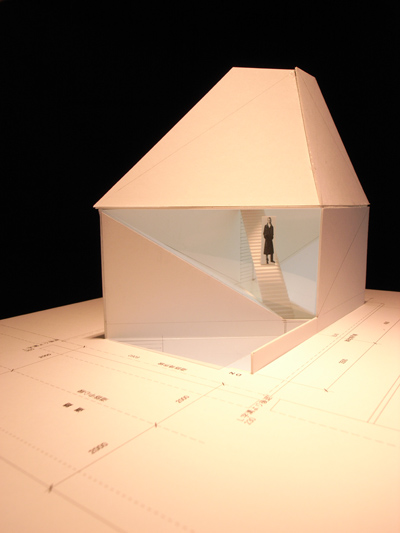

south fasade design1
south fasade design2
A solid truss has a triangular gimlet in the basic type while the Rahmen construction develops the hexahedron as a basic type. The truss construction based on the triangle is an advantageous overwhelmingly form because of a structure that becomes independent only by it and is steady when structurally seeing for the form asked the effectiveness of an internal space of architectural space though is advantageous the Rahmen construction overwhelmingly.
In this plan, a solid truss was introduced in the house and the dramatic change was introduced into the direction of the section of bringing in. A half layer falls in the entrance part that becomes half underground, it approaches from the outside, and the first floor part obtains the lighting from the part of a triangular roof. The triangular roof part is a court space the section where light is introduced from the opening that greatly opens to the south. The part is the stairs, and the stairs part is half outdoor space against the space where 1F and 2F are private, too. To secure the bearing force as an iron plate structure in triangular respect, the outside wall is planned. Therefore, a structural section becomes very small.
fasade st night

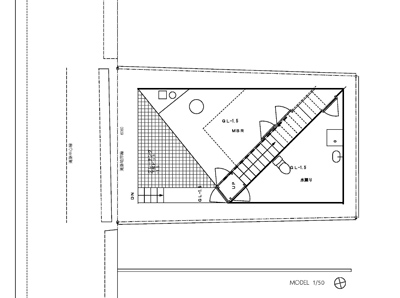

■上部から光を導入するプラン
断面的に階段部分を3角形に切り取ることで、その部分から光を取り入れることができる。三角部分はテント膜で構成されるが、あくまで環境的には内部空間のため、メンテナンス、耐久性に対してあまり配慮の必要がなくなる。内部の空間も半地下とすることで、傾いた屋根+地下空間があるため、居住性やプライバシーが確保することができる。2階部分床をグレーチングとすることで、下部からの光が得られ、開放的な空間とすることができる。
The stairs part is taken in the section and light can be taken from the part to three corner type by cutting it out. Maintenance and durability need not be so considered in the environment to the end for an internal space though a triangular part is composed of the tent film. The livability and privacy can be secured because an internal space is made a half underground, and there is an inclining underground roof + space. Power from the lower side can be gained by making the second floor partial floor Grating, and it is possible to make it to an openhearted space.
